En bra ventilationsritning visar inte bara var kanalerna går. Den ska också göra det tydligt hur luften rör sig mellan rum, var systemet kan skapa undertryck och hur lösningen påverkas om huset också har radonproblem. Här går jag igenom vad som ska finnas i underlaget, hur olika system brukar se ut på ritning och vad som faktiskt spelar roll när du vill få ner radonhalten utan att skapa nya problem.
Det här behöver du kunna läsa ur ritningen
- Planritningen ska visa don, kanaler, aggregat, luftflöden och luftens riktning.
- Ett komplett underlag innehåller också symbolförteckning, systemschema och drift- och underhållsuppgifter.
- I bostäder ska ventilationen normalt klara minst 0,35 l/s per m² och minst 4,0 l/s per person.
- Radon kräver att man vet var gasen kommer ifrån, annars blir åtgärden lätt fel.
- Efter ventilationsändringar bör radon och funktion kontrolleras igen.
Så ser en användbar ventilationsritning ut
Jag brukar dela upp ett bra ritningsunderlag i fem delar. Då blir det mycket lättare att se om underlaget bara är snyggt ritat, eller om det faktiskt går att bygga, injustera och senare förvalta.
| Del i underlaget | Vad den visar | Varför den behövs |
|---|---|---|
| Planritning | Rum, don, kanaldragning och luftens riktning | Visar om luften går från renare rum mot kök, badrum och andra belastade zoner |
| Sektionsritning | Höjder, bjälklag, schakt och placering av aggregat | Visar om dragen faktiskt får plats och om service blir möjlig |
| Systemschema | Principen för till- och frånluft samt styrning | Underlättar felsökning och förklarar hur systemet ska fungera |
| Symbolförteckning | Beteckningar för don, spjäll, fläktar och ljuddämpare | Gör ritningen läsbar även för den som inte ritat den |
| Drift- och underhållsinstruktion | Filterbyten, injustering och åtkomstpunkter | Avgör om anläggningen går att sköta utan gissningar |
Boverket anger i dagens regler att bostäder ska klara minst 0,35 l/s per m² och 4,0 l/s per person, så ritningen måste gå att kontrollera mot siffror, inte bara mot en känsla av att luftväxlingen verkar rimlig. I praktiken betyder det att jag vill kunna läsa ut både var luften ska ta vägen och varför just den lösningen är vald. När den grundbilden finns blir det mycket lättare att förstå olika ritningsexempel, och det går jag igenom härnäst.
Tre exempel som visar skillnaden mellan vanliga system
Det finns ingen enda standardbild som passar alla hus. I Sverige brukar man i stället utgå från tre huvudspår: självdrag, frånluft och från- och tilluft. När jag tittar på ett exempel vill jag därför se vad som faktiskt förändras i ritningen när system, byggnad och radonrisk ser olika ut.
FTX i en villa
Här ser jag normalt att tilluften går till sovrum och vardagsrum, medan frånluften tas i kök, badrum och tvättstuga. FTX betyder från- och tilluft med värmeåtervinning, alltså att systemet både tillför och suger ut luft och samtidigt återvinner en del av värmen. På ritningen ska det framgå var aggregatet står, hur kanalerna dras, vilka don som ska injusteras och var serviceluckor behövs.
Det här exemplet är viktigt eftersom det är det tydligaste att kontrollera mot kravbilden. Om flödena är rätt och luftens väg är logisk brukar ritningen också vara lättare att bygga efter.
Frånluft i flerbostadshus
I ett frånluftssystem brukar ritningen visa vertikala schakt, frånluftsfläkt på tak eller vind och tilluft via väggventiler eller andra tilluftsvägar. Det betyder att luftflödet ofta är mer beroende av tryckskillnader och att hela lösningen blir känsligare för otätheter och felaktig injustering.
Det här exemplet är särskilt relevant i hus där radon kan komma från marken, eftersom för stort undertryck kan dra in jordluft om ritningen inte hanterar balansen tydligt.
Läs också: Ventilation och radon - Så balanserar du trycket i ditt hus
Radonåtgärd i ett källarhus
Här räcker det sällan att bara rita in en starkare fläkt. Ritningen måste visa om åtgärden bygger på tätning, förbättrad ventilation, radonsug, radonbrunn eller en kombination av flera delar. Jag vill se var undertrycket skapas, vilka ytor som tätas och var man kan verifiera effekten efteråt.
Det här exemplet är viktigt eftersom det visar skillnaden mellan att vädra mer och att faktiskt styra bort radonet där det kommer in.
När du ser de här tre varianterna blir det lättare att läsa en ritning rad för rad, och då blir nästa fråga hur du själv tolkar den utan att missa detaljerna som avgör om den fungerar.
Så läser du ritningen utan att missa det viktiga
När jag granskar en ritning första gången försöker jag inte förstå allt på en gång. Jag börjar med fem frågor: vilket system är det, vart går luften, vilka rum får tilluft, var lämnar luften huset och går flödena att summera till rätt nivå? Det är först när de frågorna har svar som resten av ritningen blir meningsfull.
| Det du granskar | Vad det säger | Vanlig miss |
|---|---|---|
| Systemtyp | Om det är självdrag, frånluft eller från- och tilluft | Att blanda ihop en enkel ritning med ett komplett system |
| Luftens riktning | Hur luften ska röra sig från renare rum till belastade rum | Att rita kanaler utan att visa luftens faktiska väg |
| Luftflöden | Om varje rum och hela bostaden får rätt mängd luft | Att bara ange ett totalflöde och hoppas att fördelningen löser sig |
| Överluft | Hur luft passerar mellan rum, till exempel via dörrspringa eller överluftsventil | Att anta att luften "nog går fram" utan att visa vägen |
| Service och mätning | Var man kommer åt filter, spjäll, fläktar och injusteringspunkter | Att ritningen blir omöjlig att använda när systemet ska driftas |
Om den här kontrollen fungerar på papper är chansen mycket större att den också fungerar på plats. Nästa steg är att se vad som händer när samma ritning ska lösa radonfrågan samtidigt, för där blir tryckbalansen snabbt avgörande.
När ventilationen också ska sänka radonhalten
I Sverige används 200 Bq/m³ som referensnivå i bostäder. Strålsäkerhetsmyndigheten rekommenderar också ny radonmätning om det har gått mer än tio år eller om du har gjort byggnadsåtgärder som kan påverka halten. Det är en viktig detalj, för en åtgärd som såg bra ut på ritningen kan bete sig helt annorlunda när huset är i drift.
| Radonkälla | Vad ritningen behöver visa | Vad som ofta krävs i praktiken |
|---|---|---|

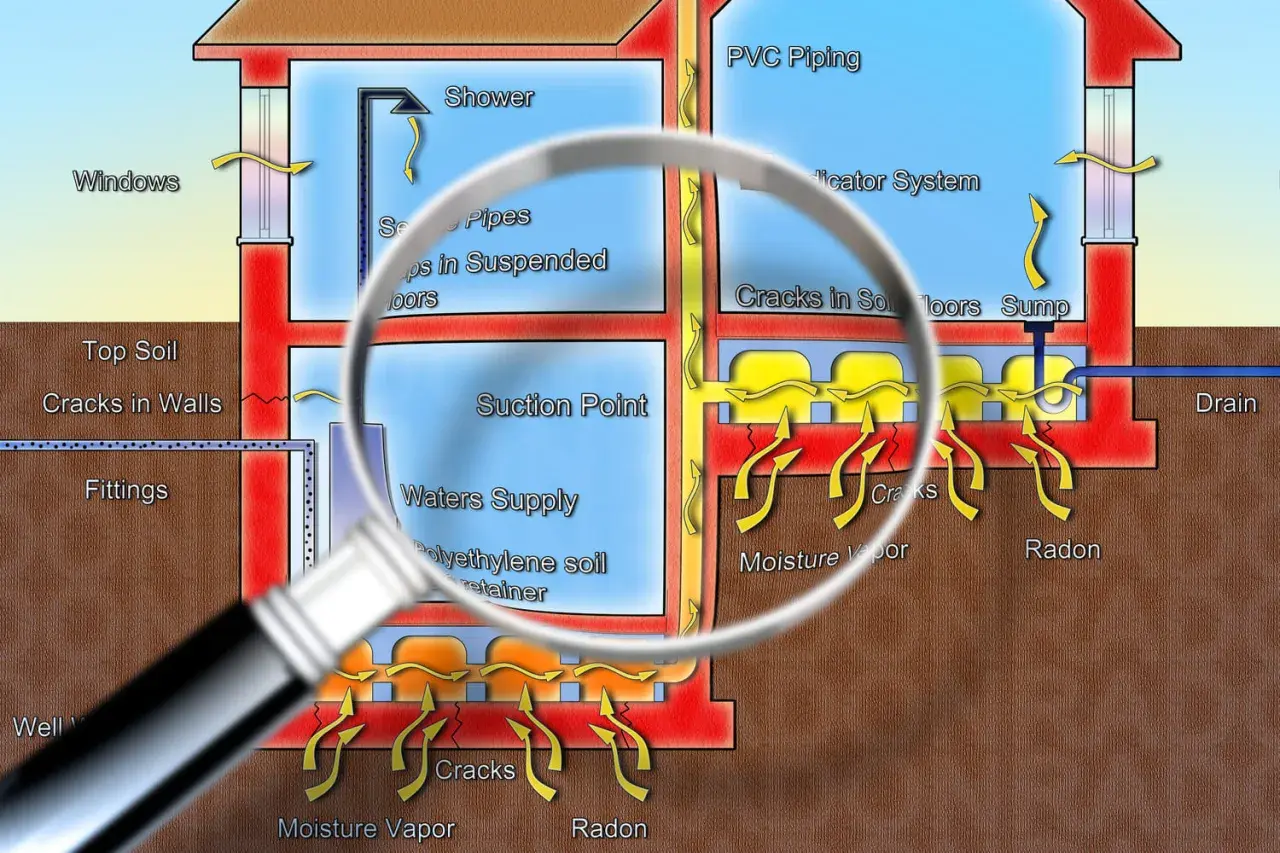

| Markradon | Sprickor, genomföringar, anslutning mot platta eller källarvägg | Tätning, radonsug, radonbrunn eller smalrör som skapar rätt undertryck under huset |
| Radon från byggnadsmaterial | Var material med hög radonavgivning finns i konstruktionen | Ökad luftväxling och tydlig frånluftsstrategi, ibland i kombination med annan åtgärd |
| Radon från vatten | Om huset har egen brunn och var vattnet används | Ventilation räcker inte ensam, så vattenåtgärden måste också vara med i planen |
Min praktiska tumregel är enkel: om radonet kommer från marken räcker det sällan att bara rita en starkare fläkt. Då behöver ritningen också visa hur undertrycket hanteras och var läckvägarna faktiskt stängs. Om radonet i stället kommer från byggnadsmaterialet kan ökad luftväxling hjälpa betydligt mer, men då måste ritningen fortfarande visa att luftvägen är rimlig och inte skapar nya problem. När åtgärden väl är utförd bör den följas upp med en ny långtidsmätning.
Det är också därför jag inte ser ventilation och radon som två separata frågor. Ventilationen är själva verktyget, men radonåtgärden avgör vilket mål verktyget ska lösa. Nästa avsnitt handlar om de vanligaste felen när man försöker kombinera dem.
Typiska fel som gör ritningen svag i verkligheten
- Fel luftväg. Tilluften hamnar i kök eller badrum, eller frånluften hamnar för nära tilluften, så luftens väg blir kortsluten.
- Ingen tydlig överluft. Om luften inte kan passera mellan rum försvinner principen med ren till smutsig zon.
- Undertryck som inte är tänkt. Ett starkt frånluftssystem utan balans kan förvärra radoninträngning från marken.
- För lite plats för montage. Kanalerna ryms på ritningen men inte i bjälklaget, schaktet eller serviceutrymmet.
- Serviceglapp. Filter, fläktar och spjäll går inte att komma åt utan speciallösningar.
- Ingen versionshantering. Ritningen uppdateras inte efter tillbyggnad, flytt av kök eller ändrad fläkt.
I äldre bostäder glöms överluften ofta bort helt. Då räcker det inte att skriva att luften "ska ta sig vidare"; du behöver visa om det sker via dörrspringa, överluftsventil eller annan faktisk överföringsväg. När de här detaljerna saknas blir ritningen mer en skiss än ett underlag, och då är det läge att kräva en tydligare beställning.
En enkel mall för att beställa eller kontrollera underlaget
Om jag skulle beställa en ventilationsritning för ett hus med radonoro skulle jag vara ovanligt konkret. Jag skulle be om ett underlag som inte bara visar layouten, utan också anger luftflöden, driftfall och vad som ska kontrolleras efter installation.
- Beskriv byggnaden tydligt. Ange area, antal våningar, källare, våtutrymmen och vilka rum som används mest.
- Välj systemtyp innan ritningen ritas färdigt. Självdrag, frånluft eller från- och tilluft kräver olika logik.
- Specificera luftflöden per rum. Summan ska gå att kontrollera mot gällande miniminivåer.
- Visa tilluft, frånluft och överluft. Jag vill se hela luftens väg, inte bara donens placering.
- Markera aggregat, schakt och servicepunkter. En ritning som inte går att underhålla tappar snabbt värde.
- Beskriv radonstrategin separat. Skriv om lösningen bygger på tätning, förbättrad ventilation eller radonsug och var effekten ska mätas.
- Be om drift- och injusteringsunderlag. Det ska gå att förstå hur systemet startas, ställs in och kontrolleras över tid.
Den här typen av mall sparar tid, men framför allt minskar den risken att ritningen blir snygg på skärm och svag i verkligheten. Det leder över till den sista biten: vad som faktiskt avgör om lösningen håller efter första vintern och inte bara ser bra ut på ritbordet.
Det som avgör om lösningen håller efter första vintern
Det som skiljer en bra ventilationsritning från en användbar sådan är om den går att följa i drift, inte bara på papper. När luftvägarna är tydliga, undertrycket är kontrollerat och radonåtgärden är kopplad till rätt källa får du ett underlag som håller för både bygg, förvaltning och framtida felsökning.
Jag brukar därför prioritera tre saker: att ritningen visar verkliga flöden, att den går att injustera och att den går att mäta igen när huset varit i bruk ett tag. Om de tre sakerna finns med blir ventilationsritningen mer än en bild. Den blir ett arbetsverktyg som hjälper dig att hantera både inomhusklimat och radon på ett sätt som faktiskt håller över tid.
